什么是 RFC

RFC(Remote Function Call) 是 SAP 系统和其他（SAP 或非 SAP）系统间的一个重要而常用的双向接口技术，也被视为 SAP 与外部通信的基本协议。

简单地说，RFC 过程就是系统调用当前系统外的程序模块，从而实现某个功能，而且调用系统和被调用系统中至少有一个必须是 SAP ABAP 系统。这种远程功能调用也可在同一系统内部进行（如本地 SAP 系统内的远程调用）；但通常情况下，调用程序和被调用程序处于不同系统。

RFC 调用过程

在系统间通信过程中，需区分发送系统和接受系统。RFC 调用请求从发送系统（调用系统）中传至接收系统（被调用系统，也称远程系统或目标系统），发送请求的系统在通信过程中又称为 RFC 客户端，通信另一方则称为 RFC 服务器。RFC 客户端发起远程功能调用以执行 RFC 服务器提供的功能。

其中，调用系统和被调用系统均可以是 SAP 系统和非 SAP 系统，此外还可以在 SAP 系统内部将特定应用服务器指定为目标系统。

RFC 通信的情况

SAP 使用 CPIC（通信通用编程接口）协议在系统之间传输数据。它是 SAP 特定的协议。远程函数调用（RFC）是基于 CPI-C 的通信接口，但功能更多，应用程序员更容易使用。

根据通信方向和系统类型，共有如下三种 RFC 通信：

  • 两个独立的 SAP 系统之间的通信
  • SAP 系统作为调用系统，与外部远程系统（非 SAP ABAP 系统）通信
  • 外部系统作为调用系统，与 SAP 系统通信

RFC 接口系统

SAP 调用远程功能的能力是通过 RFC 接口系统 (RFC interface system) 实现的。根据调用方向的不同（SAP 系统调用其他模块或其他系统调用 SAP 模块），RFC 接口提供以下两种服务。

  • ABAP程序的调用接口
  • 非SAP ABAP程序的调用接口

RFC 通信模式

RFC有同步通信(Synchronous RFC)和异步通信(Asynchronous RFC)两种方式。

同步通信

同步通信使用单个函数调用，时间上允许误差较小。问题是如果目标系统不可用，源系统资源会等到目标系统可用。 这可能会导致源系统的进程在目标系统上进入睡眠/RFC/CPIC 模式，从而阻塞这些资源。

  • 用于 SAP Web Application Server 与 SAP GUI 之间的通信

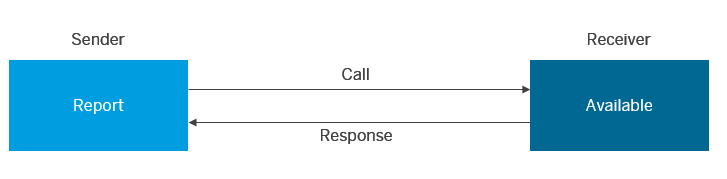

sRFC

同步调用的优缺点

  • 优点：可以及时将数据返还给发送系统，数据对于通信是一致且可靠的
  • 缺点：系统对话时必须保证两个系统处于活动状态，否则对话出现中断，影响业务应用的处理

异步通信

异步通信时间上允许一定的误差，从发送方系统分派功能调用时，接收系统不一定必须可用。接收系统可以在以后接收和处理该调用。如果接收系统不可用，则函数调用将保留在发送系统的出站队列中，从该位置开始定期进行重复调用，直到可以被接收系统处理为止。用户在继续调用会话之前，不需要等待它们的完成。

  • 用于并行处理

异步通信特点：

  • 调用后，函数控制立即返回到调用程序
  • 异步RFC的参数未记录到数据库，而是直接发送到服务器
  • 异步RFC允许用户与远程系统进行交互式对话
  • 当调用者启动aRFC时，被调用服务器必须可用于接受请求
  • 调用程序可以从异步RFC接收结果

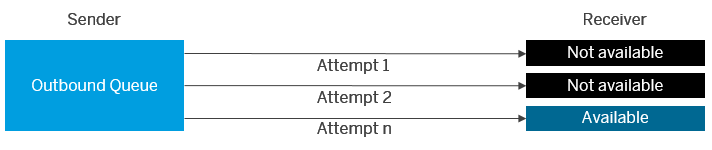

aRFC

异步调用的优缺点

  • 优点：不需要接收系统随时可用，如系统升级、维护等不影响请求发送系统的业务处理
  • 缺点：不适用于要求及时响应的处理过程，通信不可靠，因为如果目标系统不可用，数据可能会丢失

RFC调用方式

DESTINATION：该参数告诉 SAP 系统被调用的函数在调用者以外的系统中运行。Destination 目的地通过事务 SM59 定义并存储在表 RFCDES。

调用同步RFC

CALL FUNCTION func [DESTINATION dest]
  EXPORTING
    F1 = a1
  IMPORTING
    F2 = a2
  CHANGING
    F3 = a3
  TABLES
    T1 = ITAB
  EXCEPTIONS.

调用异步RFC

CALL FUNCTION 'RFC_SYSTEM_INFO'
     STARTING NEW TASK 'AAAAAA'
     DESTINATION 'NONE'
     PERFORMING return_info ON END OF TASK  "接收异步调用结果"
  EXPORTING...
  TABLES
    E_RETURN = L_IT_RETURN[]
  EXCEPTIONS
    COMMUNICATION_FAILURE = 1 MESSAGE MSG
    SYSTEM_FAILURE        = 2 MESSAGE MSG.
IF SY-SUBRC = 0.
  WRITE: 'Wait for response'.
  WAIT UNTIL SEMAPHORE = 'X'.
ELSE.
  WRITE MSG.
  MESSAGE 'Synchronize Failed' TYPE 'A'.
ENDIF.

从异步调用的函数接收结果，可以使用以下语法：

FORM RETURN_FLIGHT USING TASKNAME.
  RECEIVE RESULTS FROM FUNCTION 'RFC_SYSTEM_INFO'
    IMPORTING
      RFCSI_EXPORT = AAA
    TABLES
      E_RETURN  = GV_IT_RETURN[]
    EXCEPTIONS
      COMMUNICATION_FAILURE = 1
      SYSTEM_FAILURE        = 2
    MESSAGE
       SYSTEM_MSG
    [KEEPING TASK].
  SEMAPHORE = 'X'.
  "Refresh Screen"
  SET USER-COMMAND 'OKCD'.
ENDFORM.

添加 KEEPING TASK 可以阻止连接在接收处理结果后关闭。仅当您想将当前的远程上下文重新用于后续的异步调用时，才应使用附加的KEEPING TASK。保持远程上下文会增加存储负载，并由于系统中额外的滚动区域管理而降低性能。

WAIT UNTIL 使用

  • WAIT UNTIL log_exp [UP TO sec SECONDS].

只要逻辑表达式log_exp的结果为false，它就会中断程序的执行。可以为log_exp指定任何逻辑表达式。如果log_exp的结果为false，则程序将等待直到执行了先前异步调用的函数的回调例程，然后再次检查逻辑表达式。如果逻辑表达式的结果为true，或者已经执行了先前异步调用的所有函数的回调例程，则程序将继续执行WAIT之后的语句。

RFC 版本包含的五种版本

1、同步 RFC（sRFC， synchronous RFC）是 RFC 的第一个版本，它要求连接的双方是同步的工作方式，即都是在可用状态才能够实现成功调用。

2、异步 RFC（aRFC，asynchronous RFC）这种 RFC 可以实现异步的 RFC 调用方式，它可以进行多个并发调用，并且不要求被调用系统的可用状态。发出调用系统会一直尝试直到获得被调用系统的应答。它通常用于当你需要提高系统并行调用多个 RFC 的效率，相对于强制等待程序的结果，它的效率更高。

3、事物 RFC（tRFC，transactional RFC）是对 aRFC 进行相关技术改进后的一个 RFC 版本，其于 aRFC 相同点是实现异步调用，其优点是可以将多个调用进行 LUW 分组处理， 并只执行一次运行。tRFC 组件将调用的 RFC 函数与相应的数据一起存储在 SAP 数据库中的唯一事务 ID (TID) 下。 如果系统不可用，它会将数据写入带有事务 ID (SM58) 的 aRFC 表中，该 ID 由调度程序 RSARFCSE（每 60 秒运行一次）选择。

4、队列 RFC（qRFC，queue (d) RFC）是 tRFC 的一个增强版本，保证按应用程序指定的顺序处理多个 LUW（工作/事务的逻辑单元）。并可用于 SAP-SAP 及 SAP-non SAP。

5、并行 RFC（pRFC，Parallel RFC）是一种特殊的 RFC，它是 aRFC 的一种扩展类型。因为它改善了系统的性能，在执行大量的 aRFC 时。SAP 使用它在 MRP 里面提高速度。但是它只能执行在同一个系统和同一个 client 里。

五种 RFC 调用特性对比

对比内容sRFCaRFCtRFCqRFCpRFC
执行时间立即执行立即执行需等待需等待立即执行
处理模式同步异步异步，一次执行异步，一次顺序执行异步
交互对话支持支持不支持不支持不建议使用
状态查询不提供不提供提供提供不提供

RFC创建步骤

  1. 通过T-Code: SE37，进入 RFC 开发初始界面

  2. 创建 RFC 与 Report 不同的是，RFC 程序需要先定义一个 Function Group，一个 Group 下可包含多个 Function。

  3. Go to –> Function Groups –> Create Group

  4. 对 Function 进行属性设置，Processing Type => Remote-enabled module

  5. Function 编辑器包含有七个页签：

    • Attributes：设置Short text和Processing Type,是否允许外部调用。
    • Import：数据输入接口，接口参数可以为单个变量或则为一个结构体。
    • Export：数据输出接口，接口参数可以为单个变量或一个结构体。
    • Changing：将传入的表数据修改后返回
    • Tables：可同时作为输入输出接口，参数可谓单个变量或Struct或内表
    • Exceptions：异常输入几口，参数可以为单个变量或内表
    • Source Code ：ABAP代码编辑器，定义RFC的具体功能。
